Die 1937/38 bestellte Funkanlage FG IV wurde bei Telefunken Zürich geordert und in der Schweiz in Lizenz gefertigt, als FG IV gelangte sie in den Doppelsitzern Fokker CV-E und C 35 zum Einsatz.

Sender / Empfänger,

Empfänger Telefunken E 406 F: 3000 - 6000 kHz

Sender Telefunken S 347 F: 3000 - 6000 kHz

A1, A2/A3, pout 25 / 15 W

Empfindlichkeit

Selektivität


Antennenanpassgerät, Frequenzumschaltung von zwei Festfrequenzen über Bowdenzüge,
Stromversorgung über Umformer
Wellenmesser Spez 831 F

Die leichtgradig für die Schweiz angewandelte Variante der Telefunken Flugzeugstation Stat 1005aF mit der Bezeichnung FG IV besteht auf dem Sender Telefunken S 347 F, dem Telefunken E 406 F, dem Antennenanpassgerät, Verteilerkästen und dem Umformer zur Bereitstellung der Anodenspannung.

Die Röhrenheizung erfolgte über das Bordnetz, die Anodenspannung von ca. 600 V wurden von einer Umformergruppe erzeugt, der Umformer GW52/2 von Brown Boveri wird mit der Bordspannung von 27 - 28V betrieben und stellt eine Gleichspannung von 600 V und Wechselspannung von 430 V bereit.

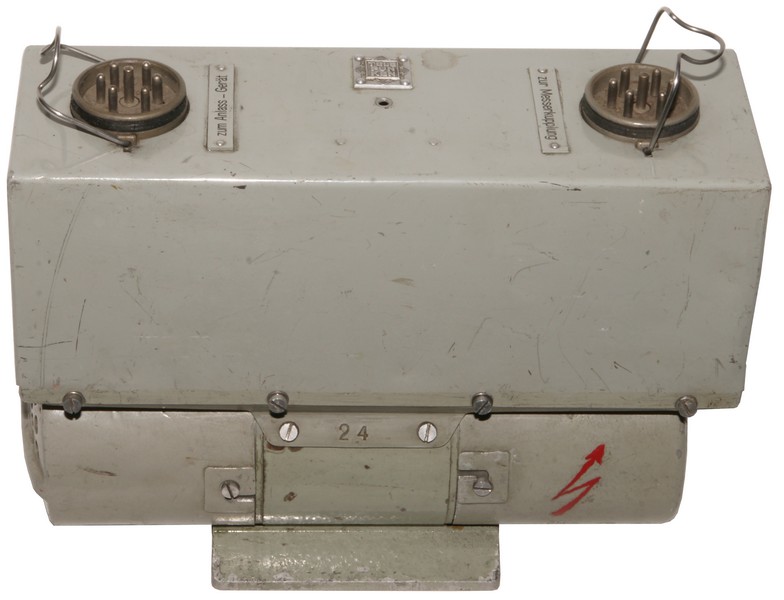

Umformer GW52/2

Ich bin über weiterführende Informationen und Bildmaterial jederzeit dankbar.

weitere Lektüre:
Informationen vom Fliegermuseum Dübendorf, wo die Station auch ausgestellt ist.
Telefunken Datenblatt zur Sende- Empfangsanlage für Flugzeuge Stat 1005a F

© 1.5.2012 Martin Bösch
