SE-051
Omera TR-AP 22
Omera Radio, Paris / 49 Rue F. Berthoud, Argenteuil

Logo
Militärisches Gerät CH

Übersicht
synoptische Tabelle

Milit. Sendeempfänger

SE-0xx: Flugzeug - Bordstationen

(SE-001) / FG I
(SE-002) / FG II
(SE-004) / FG IV
(SE-009) / FG IX
SE-010 / FG X
S-011 / FG XI
SE-011
SE-013 / SCR-522
SE-015 / STR.9X
SE-016 / Omera
SE-018/m / H-Stat.
SE-020 / Socrat
SE-023 / Collins
SE-027
SE-051 / Omera
SE-054 / Magnavox
SE-056

links
varia / copyright
about / contact

überarbeitet am 5.5.2012

Von der strahlgetriebenen Dassault Mirage III wurden 1964 vier Doppelsitzer als Schulungsflugzeuge in Frankreich bestellt, weitere 18 Mirage IIIRs Aufklärer wurden ab 1965 und ab 1966 37 Stück Mirage IIIS Abfangjäger in Lizenz in der Schweiz gebaut.
Die "Mirage III" war mit dem französischen VHF-Sprechfunkgerät Omera TR-AP 28 / SE-016 ausgerüstet, mit der Verlagerung der militärischen Flugfunkaktivität in den UHF-Bereich 225 - 400 MHz (mit einem Kanalabstand von 25 kHz) kam das UHF-Sprechfunkgerät Omera TR-AP 22 / SE-051 zum Einsatz.

Sendeempfänger,

220 - 400 MHz, xx Kanäle

Telephonie, pout ca. 5 W

Empfänger: Superhet

Selektivität


Frequenzumschaltung über Bediengerät, Stromversorgung vom 28 V DC Bordnetz über Umformer

Mit der Beschaffung der Dassault Mirage IIIRS als Aufklärer und Mirage IIIS als Luftverteidigungsflugzeug kamen die französischen Bordfunkgeräte von Omera, mit denen die Flugzeuge ausgestattet waren, auch in der Schweiz zu Einsatz.

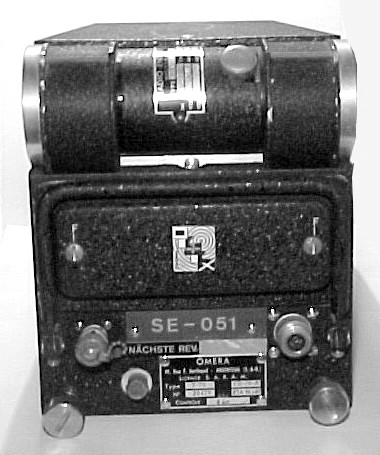

Beim Omera TR-AP 22 handelt es sich um ein UHF-Flugfunkgerät, welches mit einer Ausgangsleistung von 5 W den Bereich 220 - 400 MHz abdeckt.

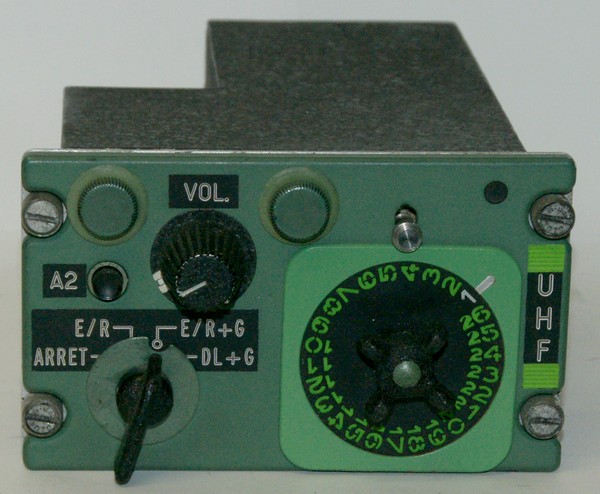

SE-051 Bediengerät Die Betriebsfrequenzen werden vom Bodenpersonal im Frequenzspeicher "Tambour" eingestellt, der dann in das Bediengerät eingesetzt wird.
Dies ist sehr einfach gehalten, lediglich die Lautstärke und der Kanal müssen eingestellt werden.

Ich bin über weiteres Bildmaterial oder Informationen / technische Unterlagen jederzeit dankbar.

weitere Lektüre:
Informationen vom Fliegermuseum Dübendorf, wo die Station auch ausgestellt ist.

© 3.5.2012 Martin Bösch
