überarbeitet am 24.10.2016
|
 |
Sender BC-610A (HT-4))
2 - 18 MHz ,
A1A (CW), A3E (AM)
pout A1 400W
|
Empfänger: 1 Stk. Signal Corps BC-342 Hauptempfänger
Empfänger: 1 Stk. Signal Corps BC-312 Nebenbetriebsstelle
1,5 - 18 MHz
AM, SSB (BFO)
Spannungsversorgung BC-342 (115 V AC), BC-312 (12 V DC)
|
 |

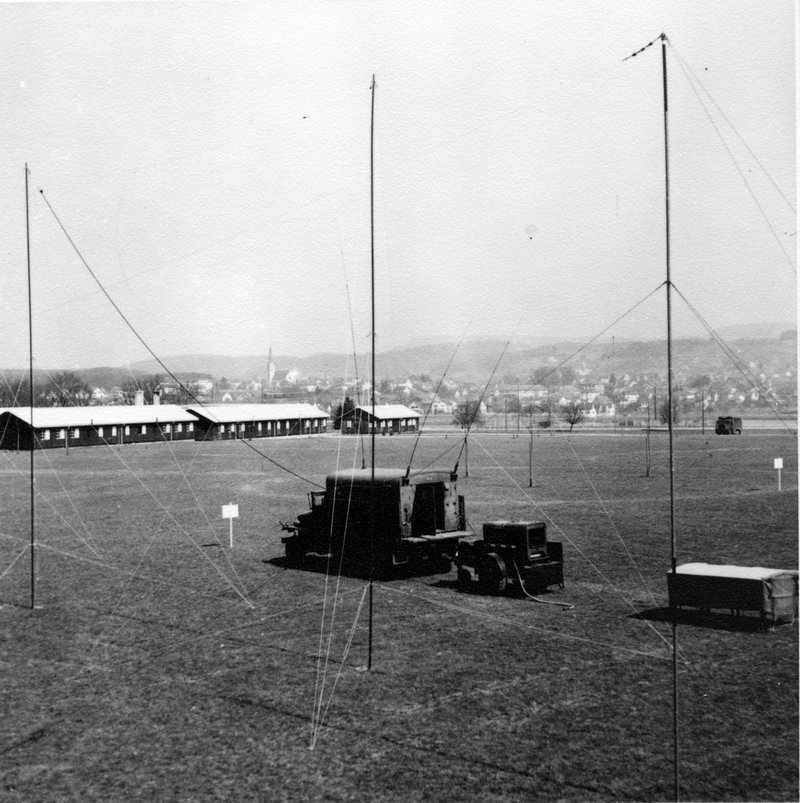

Die Funkstation mitsamt der benötigt ausreichend Stellfläche, ein halbes Fussballfeld
musste für die Funkstation mit der Dipolantenne bestehend aus drei Masten inkl. der Mastabspannungen eingeplant werden.
Dafür war die Reichweite mit dem angepassten Halbwellendipol (mit bis 20 m Länge) mit 300 - 1000 km wesentlich höher als mit der
mittels Anpassgerät angepassten Rutenantenne (im Fahrtbetrieb mobil 30 - 100 km, stationär 50 - 150 km). |
 |
 |
| Arbeit am Stromversorgungs - Aggregat. |
Gruppenbild der Stationsbesatzung auf dem Aggregatanhänger. |
 |
 |
| Gruppenbild der Stationsbesatzung auf dem Zugfahrzeug GMC mit dem Stationsshelter. |
Im Einsatz muss die Besatzung ihre SM46 mit einer improvisierten Tarnung "verschwinden lassen". |
|
