überarbeitet am 20.06.2012

Die VHF/UHF - Dopplerpeilanlage Rohde & Schwarz PA 025 wurde zunächst 1982 vom Heer beschafft, im Jahre 2002 wurden die Anlagen an die Flieger Trp abgegeben und dort als fernbediente Anlagen in den Höhenstandorten zusätzlich zum P-728 betrieben, bis zur definitiven Ausmusterung 2010.

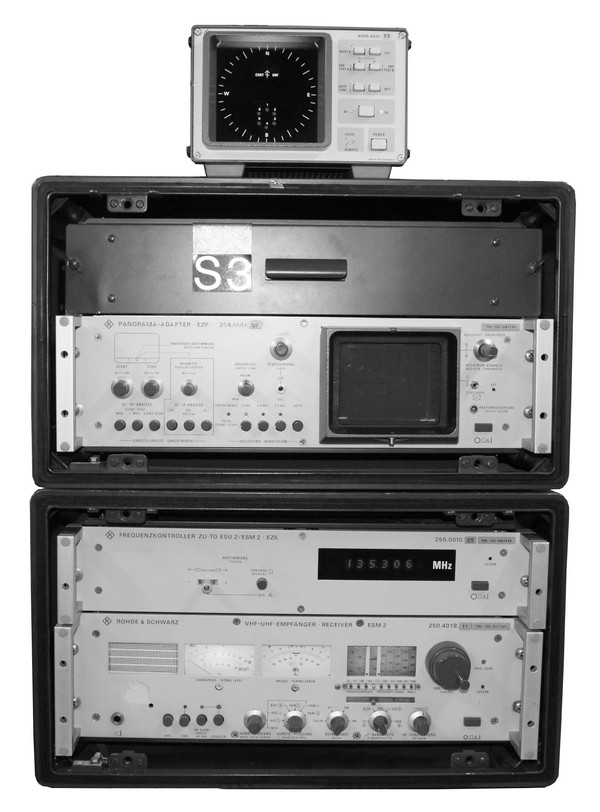

UHF-Dopplerpeilanlage Rohde & Schwarz PA 025,

Empfänger Rohde & Schwarz ESM 2, ZF 199,3 oder 339,3 MHz, 10,7 MHz
ab 2002 umgerüstet auf

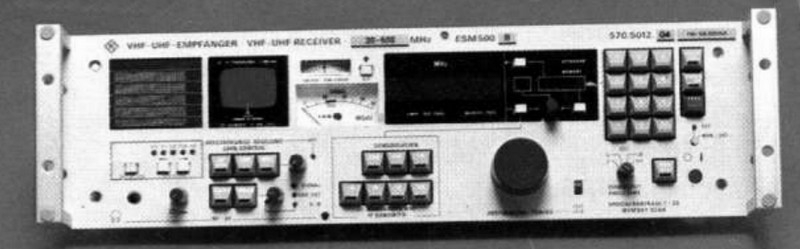

Empfänger Rohde & Schwarz ESM 500, ZF xxx / 1,650 MHz

Frequenzbereich 20 - 500 MHz, optional 1000 MHz; Digitalanzeige, 10 Hz

A1, A3 (AM), A3JU/O (LSB/USB), ISB, F3 (FM)

Empfindlichkeit:

Selektivität

Peilsichtgerät PP 025
Peilantenne AP 225V und AP 225U



Der um 1980 entwickelte VHF/UHF - Dopplerpeiler PA 025 von Rohde & Schwarz wurde 1982 für die EKF Trp in elf Exemplaren beschafft, wo sie zur Funküberwachung als mobile Peiler eingesetzt wurden.

Nach 2002 wurden die Anlagen zur Weiternutzung den Flieger Trp übergeben und blieben auf Höhenstandorten als fernbediente Empfänger bis 2010 im Einsatz.
Die Anlage wurde auf den VHF/UHF-Empfänger ESM 500 (E-644) umgerüstet, dazu wurde das Peilsichtgerät PP 025 eingesetzt.

Als Peilantennen kamen die 6-fach VHF - U-Adcock - Antenne AP 225V im Bereich 20 - 180 MHz und auf gleichem Mast für den Bereich 180 - 1000 MHz die sechsfach U-Adcock - Antenne AP 225U zum Einsatz.

Die Anlagen P-736 / PA 025 wurden 2011 liquidiert.

weitere Lektüre:
d: Rohde & Schwarz ESM500 auf www.classicbroadcast.de
