überarbeitet am 20.06.2012

Die Plath - HF-Peilanlage SFP 5200 ersetzte die Anlage P-732 / SFP 5000 zur HF-Funküberwachung durch die EKF teilweise, sie wurde an 1990 bis ca. 2007 eingesetzt.

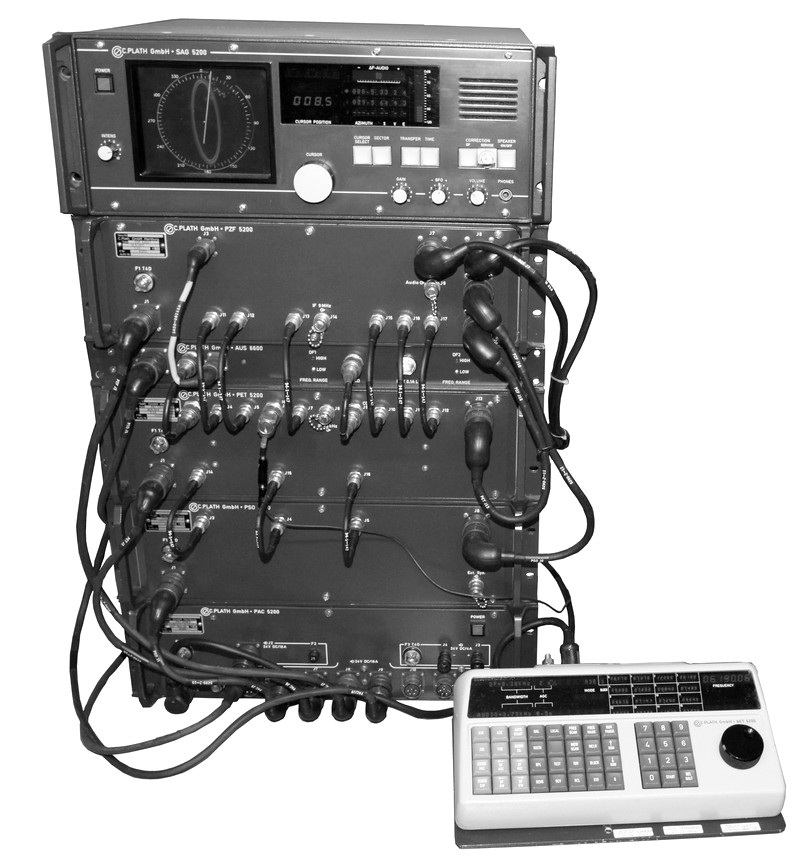

Sichtpeilanlage Plath SFP 5200,

Peilempfänger Plath SFP 5200,
bestehend aus PET 5200 Empfangsteil und SAG 5200 Sicht- & Anzeigeteil

Frequenzbereich 0,1 - 30 MHz

A1, A2, A3, A3JU/O, F3

Empfindlichkeit

Selektivität

U-Adcock Peilantenne Telefunken AK1200D



Für die elektronische Funkaufklärung der EKF wurden von der von Plath ab 1983 entwickelten HF-Peilanlage SFP 5200 im Jahre 1990 dreizehn Stück beschafft, die Anlage P-733 blieb bis 2007 im Dienst und wurde 2008 liquidiert.

Die Anlage P-733 / Plath SFP 5200 besteht aus dem PET 5200 Empfangsteil und dem SAG 5200 Sicht- und Anzeigeteil, dem PSO 5200 Synthesizer, PZF 5200 ZF-Prozessor und BET-5200 Bedien- und Eingabetastatur in einer Einheit.

Als Peilantenne kommt die 8/16-fach U-Adcock - Antenne AK1200D von Telefunken Einsatz, deren innere Basis 8 und die äussere Basis 36 m misst, sie wurde 2003 teils durch Antennen vom Typ Plath U646 ersetzt (Basis 10 / 40 m).

Die Anlagen blieben bis 2007 im Einsatz und wurden 2008 liquidiert und nach einer Übergangsfrist durch die digitale Peilanlage Plath DDF 5050 (SFP 5050) ersetzt, diese trägt die Bezeichnung P-765.

weitere Lektüre:

© 20.6.2012 Martin Bösch
