Offenbar wurde der Philips BX-925A nicht nur von den Schweizer PTT evaluiert
sondern stand auch bei der Armee im Einsatz, Informationen über Einsatzzweck und beschaffte Stückzahlen liegen
mir allerdings noch nicht vor.
 |
Einfachsuper, ZF 735 kHz
Analoganzeige
210-540 kHz, 1,45-3,6 / 3,5-9,1 / 9,1-13,7 / 13,7-20,7 / 20,7-32 MHz
AM, SSB/CW
|
Selektivität -6 dBdB
0,9 / 2,6 / 6 / 13 kHz; 8,4 KHz IF out
Sensitivität < 5 uV
RF-Gain, AGC fast/slow, BFO, Crystal Filter, motorische Abstimmung
|
Der Philips BX925A ist ein Kommunikationsempfänger aus dem Hause Philips,
der kommerzielle Erfolg dieses Boatanchor - Geräts von Philips hielt sich wohl in Schranken,
die Geräte stehen nur selten zum Verkauf.
Der 16 Röhren - Empfänger kann mit 110 - 245 V Wechselstrom vom Netz betrieben
werden, im Gehäuse mit den ausklappbaren Traggriffen bringt das Gerät 32 kg
auf die Waage und misst 49 x 25,5 x 41,5 cm.

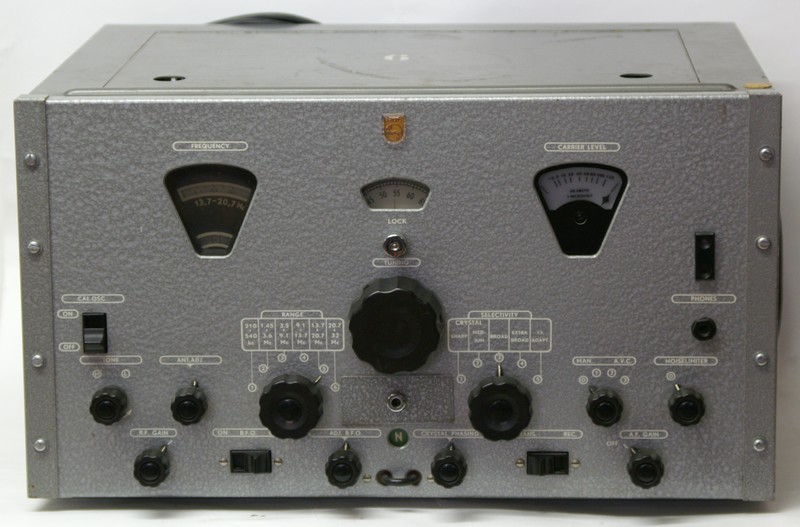

Auf der Frontplatte finden sich im oberen Bereich links die sektorförmige
Frequenzskala, in der Mitte die Skala der Feinabstimmung und rechts das Feldstärkemessinstrument.
Der Hauptabstimmknopf findet sich ziemlich genau in der Mitte der Frontplatte,
links davon der Bandbereichsschalter und rechts der Bandbreiten / Filterschalter.
Ganz zur Linken ist der Schalter für den eingebauten Eichmarkengeber und die
Regler für Ton und Antennenanpassung plaziert, ganz rechts der Schalter für
die AGC, welche abschaltbar und in der Ansprechgeschwindigkeit regelbar ist,
der Regler für den Störbegrenzer und die Kopfhörerbuchsen.
In der untersten Reihe von Bedienelementen finden sich der Regler für die HF-Verstärkung
RF Gain, der BFO-Schalter zum CW- und Einseitenbandempfang, die Regler für den
BFO und das Quarzfilter, ein Empfang / Transmit - Umschalter und der Lautstärkeregler
AF Gain.
Zum Betrieb muss die korrekte Netzspannung an der Rückseite gewählt und eine
Antenne angeschlossen werden, eine asymmetrische Antenne an Klemme A1, ein Dipol
an A1 und A2.
Der Sende- / Empfangsumschalter, der nur im Betrieb mit einem Sender benutzt
wird, muss auf REC stehen, am Lautstärkeregler A.F. Gain wird der Empfänger
eingeschaltet.
Zum Empfang der Deutschen Welle auf 6075 kHz wird der Bereich 3 gewählt, im
Skalenfenster der Hauptskala wird die entsprechende Skala sichtbar. Mit dem
Abstimmregler kann nun das Signal aus Köln oberhalb der 6 MHz - Marke gesucht werden,
am einfachsten während der Nachrichten - im Gegensatz zu den Fünfzigerjahren wird
heute darauf verzichtet, zur Sendersuche länger das Pausenzeichen auszustrahlen.
Die Zahl in der kleinen Logskala der Hauptabstimmung und die Zahl der mechanisch
gekoppelten 0 - 100 Feintriebsskala kann notiert werden, um später die Station
einfach wiederzufinden, diese Möglichkeit der Logskalen und Tabellen ersetzte
früher die Frequenzspeicher. Mit aktiviertem Eichmarkengeber kann durch Marken
n Abständen von 500 kHz die Skaleneichung kontrolliert werden.
Der R.F. Gain sollte voll aufgedreht sein, die AGC auf 2 (fast) oder 3 (slow),
die Bandbreite auf BROAD (bei dem üblicherweise starken ungestörten Signal),
zum AM-Empfang ist der BFO abgeschaltet.
Mit eingeschaltetem BFO können in den Amateurfunkbereichen CW- und SSB-Signale
aufgefangen werden, die Feinabstimmung der Tonhöhe des CW-Tons geschieht mit dem
BFO-Regler.
Überlicherweise wird mit herausgezogenem Abstimmknopf manuell abgestimmt. Der
BX925A verfügt als Besonderheit über eine motorische Abstimmung, mit gedrücktem
Knopf kann durch Drehen nach links oder rechts der Empfänger nach unten oder oben
abgestimmt werden.
Der Empfänger kann mit entsprechenden Quarzen (Empfangsfrequenz + 735 kHz in den
Bereichen 1-3 resp. Empfangsfrequenz - 735 kHz in den Bereichen 3-6, gem. Manual)
auf Fixfrequenzen betrieben werden, nach erfolgter Abstimmung und Umschaltung
mittels eines Schraubenziehens wird in kleinen Sichtfeld ein "X" anstelle des "N"
für Normalbetrieb sichtbar.
